تیرچه کرومیت چیست و چه کاربردی دارد:

سقف تیرچه کرومیت یکی از تیرچه هایی است که در سقف های اسکلت فلزی و بتنی استفاده می شود.این نوع تیرچه کاملا خود ایستا می باشد و نیاز به شمع ندارد.

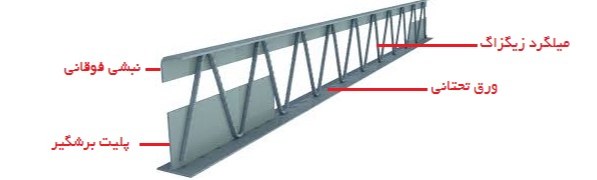

اجزای تشکیل دهنده تیرچه کرومیت:

تیرچه کرومیت از چند بخش تشکیل شده است:

• ورق تحتانی که عرض آن حدودا 12 سانتی متر می باشد با ضخامت 5 میل
• نبشی فوقانی که از تسمه یا ناودانی هم می توان استفاد کرد.
• میلگرد های زیگزاگ یا قطری که هم به صورت آجدار (سایز 8) هم به صورت بدون آج سایز 6.5 قابل ساخت می باشد.
• بخش تقویتی تیرچه که شامل ورق های برشی در قسمت های مختلف می باشد.

جنس ورق تیرچه کرومیت:

ورق تیرچه کرومیت می تواند ورق برند های مختلف ساخته شود.ورق های گیلان و کاشان و مشهد پر استفاده ترین ها می باشند.به سفارش مشتری ورق فولاد مبارکه هم قابل ساخت می باشد.

جنس جوش تیرچه کرومیت:

جوش های صنعتی و جوش co2 دو نوع جوشی هستند که در ساخت تیرچه کرومیت از آنها  استفاده می شود. جوش صنعتی جوش هایی هستن که با فشار گرما دو فلز را بهم می رسانند.یعنی از طریق قوس الکتریکی که توسط انرژی الکتریکی دو قسمت تیرچه را ذوب و بهم اتصال می دهد.جوش co2 نیز همان جوشکاری با الکترود های کربن دار است.

وظایف باربری هر قسمت تیرچه:

بخش تحتانی تحمل کننده خمش ها ی ناشی از بار های مرده و زنده روی سقف می باشند و همچنین به عنوان پایه برای بخش های مختلف تیرچه مورد استفاده قرار می گیرد.

نبشی فوقانی نقش تحمل خمش های جانبی تیرچه را ایفا می کند و همچنین منتقل کننده اصلی بار های روی سقف به بخش های دیگر تیرچه و در نهایت به ستون ها می باشد.

میلگرد های قطری نیز مانند یک سازه خرپایی نیرو های ناشی از سقف را تجزیه کرده و نقش ایستایی تیرچه را ایفا می کند

ورق های تقویت هم نقش برش گیر در طول تیرچه را دارند و معمولا در ابتدا و انتهای تیرچه که برش بیشتر است بیشتر مورد استفاده قرار می گیرند.

بارهای وارده بر تیرچه کرومیت:

بار های مرده:شامل وزن خود تیرچه وزن بتن سرامیک و هر آنچه بعد از اتمام سقف روی آن قرار می گیرد.

بارهای زنده:انسان ها یا وسایل نقلیه که روی سقف حرکت می کنند.

نیرو های جانبی:زلزله

معایب سقف تیرچه کرومیت:

عیب اصلی تیرچه کرومیت محدویت استفاده برای دهانه های بزرگ دارد به عنوان مثال برای دهانه های 10 متر به بالا اصلا توصیه نمی شود.مورد بعدی اگه مستقیما از زیر روی ورق زیرین گچکاری شود بعد مدتها محل قرار گیری تیرچه ها در ظاهر سقف تاثیر می گذارد.

مزایای سقف تیرچه کرومیت:

• نیاز به شمع ندارد
• کم کردن تنش در بتن
• سرعت اجرای سقف را بالا می برد،می توان همزمان چند سقف را بتن ریزی کرد
• اجرای آن پیچیدگی خاصی ندارد.با یک جرثقیل و دو جوشکار می توان آن را اجرا کرد.
• امکان عبور دادن داکت ها و لوله های ساختمان
• برای رابیتس کاران کار راحت می شود و نیاز به آرماتورساپورت قبل از بتن ریزی نیست و می توانند مستقیم از ورق تحتانی استفاده می کنند و میلگرد ساپورت بگیرند.
• از تیرچه بتنی سبک تر است.
• فاصله مرکز به مرکز تیرچه 15 سانتی متر از تیرچه بتنی بیشتر است است به همین دلیل تیرچه کمتری استفاده می شود.

هزینه اجرای سقف تیرچه کرومیت:

هزینه اجرای سقف تیرچه کرومیت به عوامل متعددی بستگی دارد از این رو باید حتما از محل پروژه بازدید شود تا قیمت نهایی به کارفرما ارائه گردد.به طور کلی اجرای سقف تیرچه کرومیت شامل چندین مورد هزینه می باشد که در زیر به آنها اشاره می کنیم:

قیمت یونولیت(پلی استایرن)،یا بلوک سفالی یا بلوک سیمانی:

قیمت موارد پرکننده به عوامل متعددی در بازار بستگی دارد گاهی ممکن است یونولیت صرفه اقتصادی نداشته باشد به جای آن از موارد دیگر استفاده کرد و حتی سراغ سقف های وافل برویم

قیمت بتن:

قیمت بتن کاملا وابسته به قیمت سیمان می باشد،روزهایی از سال می شود که سیمان کمیاب است و قیمت بتن ریزی به قدری بالا می رود کارفرما ترجیح می دهد مدتی پروژه را به تاخیر بی اندازد به طور کلی زمان بندی پروژه باید طوری نوشته شود که قیمت بتن در سال های گذشته بررسی شده باشد تا در زمان هایی که سیمان گران است نیاز به بتن ریزی نباشد.به عنوان مثال فصل های خیلی گرم و اواخر سال قیمت سیمان بالا است.

کارمزد اجرای سقف تیرچه کرومیت:

همیشه استفاده از نیروی ماهر و حتی کمی گران تر از بقیه هزینه های خسارت را به حداقل می رساند.پیشنهاد می شود از نیروی متخصص که تجربه کافی را  دارند استفاده شود.شما میتوانید با کارشناسان ما در تماس باشید تا نیروی متخصص این کار رو به شما معرفی کنند.

نکات اجرایی سقف تیرچه کرومیت:

• حتما باید تیرچه های کرومیت خیز منفی داشته باشند.یعنی قوس رو به بالا داشته باشد.
• حد فاصل یونولیت و تیرچه حتما باید حدود 5 سانتی متر فاصله داشته باشد تا بتن کاملا به جان تیرچه برسد.
• اگر برای ساختمان های اسکلت فلزی استفاده می شود نیاز به میلگرد ممان منفی و ادکا نمی باشد.ولی اگه در ساختمان های اسکلت بتنی استفاده می شود.حتما برای تقویت برش باید میلگرد ادکا استفاده شود.
• جوش زیگزاگ باید دو طرقه باشد.
• محل قرار گیری تیرچه روی بال تحتانی حتما باید 2 سانت جوش شود و بهتر از جهت اطمینان بیشتر از 2 سانتی متر مثلا تا 5 سانتی متر روی بال تحتانی قرار بگیرد.

مشخصات مکانیکی سقف تیرچه کرومیت

فولاد مصرفی برای تیرچه ها باید دارای مشخصات زیر باشد:

۱. میلگردهای فولادی مورد استفاده، علاوه بر دارا بودن مدول ارتجاعی کافی، باید جوش پذیر و شکل پذیر بوده و حداقل مجاز تغییر طول نسبی در مرحله گسیختگی را دارا باشند. این میلگردها می تواند از نوع ساده یا آج دار انتخاب گردد و باید از فولاد نرم (AI) یا فولاد نیمه سخت (AII) باشند. و سایر قطعات، ورق ها، نبشیها و ناودانی ها باید از نوع فولاد ساختمانی با قابلیت شکل پذیری و جوش پذیری مناسب باشند.

۲. فولاد مصرفی در تولید این نوع تیرچه باید با استاندارد ملی شماره ۱۶۰۰ ایران مطابقت کامل داشته باشد.

۳. در میلگردهای افت و حرارت، می توان از فولاد سخت (AIII) نیز استفاده نمود.

۴. فولاد کلاف عرضی به جهت امکان جوشکاری به تیرچه ها باید از نوع نرم (AI) و یا نیمه سخت (AII) باشد.

محاسبه یونولیت سقف تیرچه کرومیت:

برای محاسبه تعداد یونولیت سقف تیرچه کرومیت مساحت سقف را در عدد ثابت 0.68 ضرب می کنیم تا تعداد یونولیت به دست بیاید.

تیرچه کرومیت برای چه سقف هایی مناسب است:

تیرچه کرومیت برای سقف هایی مناسب است که زمان اجرا برای کارفرما پروژه مهم است چرا که سرعت اجرای آن بالا بوده و می توان چندین سقف را همزمان بتن ریزی کرد و همچنین این نوع سقف مناسب سقف هایی است که دهانه های آنها کمتر از 10 متر می باشد.
